介绍一种整体下降贝雷架、型钢平台的群吊葫芦装置

编辑：北京凌鹰   浏览：1617   添加时间：2019-03-04 14:24:36

近年来，随着城市老商业区改造，越来越多的深基坑工程出现在周边环境复杂的 繁华地段，导致基坑施工常常受到外界因素影响，如周边高层基础、地铁等，为保证施工过 程中周边建筑物、构造物的稳定，以及受场地的限制，逆作法被广泛应用于工程支护形式当 中，然而利用中心岛式结构楼板对撑传力体系，逆作陡坡反压留土区局部地下室结构，在施 工中不常见。

陡坡逆作时，受支模架超高等影响，常规架体难以满足支撑要求，利用格构柱搭设 贝雷架、型钢平台，在平台上部搭设支模架，可以避免逆作结构位于陡坡部位，超高空作业 等安全隐患。但是逆作结构完成后，如何在陡坡部位，结构下部，高空拆除贝雷架、型钢重型 构件，是方案实施的难点。

实用新型内容

本实用新型为解决上述技术问题提供一种整体下降贝雷架、型钢平台的群吊葫芦 装置，采用搭设贝雷架、型钢平台辅助措施，在超高、陡坡部位，利用群吊葫芦整体下降，滑 轮导轨分散拆除贝雷架、型钢平台。

本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：

一种整体下降贝雷架、型钢平台的群吊葫芦装置，包括：横梁、支架组件，支架组件 设置在横梁的两侧，横梁上安装有手拉葫芦，通过手拉葫芦钢索固定待起吊构件。

进一步的，所述支架组件包括第一支撑杆、第二支撑杆，所述支架组件底端设置垫 板，所述第一支撑杆垂直设置，第二支撑杆与第一支撑杆形成有一夹角。

进一步的，所述支架组件还包括横杆，所述横杆横向固设于第一支撑杆与第二支 撑杆的之间，使支撑架更稳定。

进一步的，所述横杆与第一支撑杆、第二支撑杆连接的位置临近所述支撑杆的底 端。

进一步的，所述支架组件包括第一支撑杆、第二支撑杆和第三支撑杆，所述支架组 件底端设置垫板，所述第一支撑杆垂直设置，第二支撑杆、第三支撑杆对称设置于第一支撑 杆两侧并与第一支撑杆形成有一夹角。

进一步的，所述支架组件还包括垂直设置横梁中间位置处的立柱。

有益效果：超高、陡坡反压土区逆作结构时，贝雷架、型钢平台作为一种辅助施工 平台，适用于复杂工况下逆作结构施工，通过群吊葫芦整体下降，滑轮导轨分散运输，解决 了超高、陡坡、结构下部暗拆的难点，降低陡坡部位结构内高空暗拆的施工难度和安全风 险，又减少了大量的人工。

附图说明

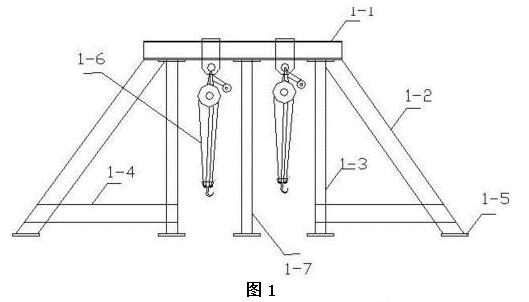

图1是本实用新型实施例一结构示意图；

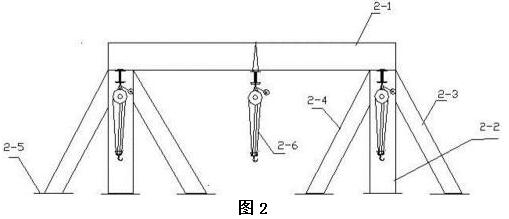

图2是本实用新型实施例二结构示意图；

具体实施方式

下面结合附图说明对本实用新型做详细说明：

实施例一

一种整体下降贝雷架、型钢平台的群吊葫芦装置，包括：横梁1-1、支架组件，支架 组件设置在横梁的两侧，横梁上安装有手拉葫芦1-6，通过手拉葫芦钢索固定待起吊构件。

进一步的，所述支架组件包括第一支撑杆1-2、第二支撑杆1-3，所述支架组件底端 设置垫板1-5，所述第一支撑杆垂直设置，第二支撑杆与第一支撑杆形成有一夹角。

进一步的，所述支架组件还包括横杆1-4，所述横杆横向固设于第一支撑杆1-2与 第二支撑杆1-3的之间，使支撑架更稳定。

进一步的，所述横杆与第一支撑杆、第二支撑杆连接的位置临近所述支撑杆的底 端。

进一步的，所述支架组件还包括垂直设置横梁中间位置处的立柱1-7。

装置架体的连接均采用Q235B级H型钢焊接固定。

实施例二

当吊点受力大于10T时，可在装置架体之间搭设横梁，增加吊点，减少单个吊点的 承重，如采用本实用新型的实施例二装置，如图2所示，本实施例二的整体下降贝雷架、型钢 平台的群吊葫芦装置，包括：横梁2-1；横梁2-1上安装有手拉葫芦2-6，通过手拉葫芦2-6钢 索固定待起吊构件。

进一步的，所述支架组件包括第一支撑杆2-2、第二支撑杆2-3和第三支撑杆2-4， 所述支架组件底端设置垫板2-5，所述第一支撑杆2-2垂直设置，第二支撑杆2-3、第三支撑 杆2-4对称设置于第一支撑杆两侧并与第一支撑杆形成有一夹角。

装置架体的连接均采用Q235B级H型钢焊接固定。

此装置中吊点必须满足吊重要求，且每跨贝雷架的吊点不得少于3个，便于随时调 节平衡，避免单个吊点下降过快，造成整个平台倾斜。

实际施工时，根据格构柱、牛腿的分布情况，确定吊装单元，根据吊装单元内荷载 分布情况，确定吊点，通过验算整体下降的荷载，选定最佳的群吊方案，确保每个吊点的受 力均小于10T。
