介绍一种群吊葫芦装置及施工方法

编辑：北京凌鹰   浏览：1688   添加时间：2018-12-25 09:23:54

近年来，随着城市老商业区改造，越来越多的深基坑工程出现在周边环境复杂的 繁华地段，导致基坑施工常常受到外界因素影响，如周边高层基础、地铁等，为保证施工过 程中周边建筑物、构造物的稳定，以及受场地的限制，逆作法被广泛应用于工程支护形式当 中，然而利用中心岛式结构楼板对撑传力体系，逆作陡坡反压留土区局部地下室结构，在施 工中不常见。

陡坡逆作时，受支模架超高等影响，常规架体难以满足支撑要求，利用格构柱搭设 贝雷架、型钢平台，在平台上部搭设支模架，可以避免逆作结构位于陡坡部位，超高空作业 等安全隐患。但是逆作结构完成后，如何在陡坡部位，结构下部，高空拆除贝雷架、型钢重型 构件，是方案实施的难点。

1.一种群吊葫芦装置，包括：横梁、支架组件，支架组件设置在横梁的两侧，其特征在 于，横梁上安装有手拉葫芦，通过手拉葫芦钢索固定待起吊构件。

2.根据权利要求1所述的群吊葫芦装置，其特征在于，所述支架组件包括第一支撑杆、 第二支撑杆，所述支架组件底端设置垫板，所述第一支撑杆垂直设置，第二支撑杆与第一支 撑杆形成有一夹角。

3.根据权利要求2所述的群吊葫芦装置，其特征在于，所述支架组件还包括横杆，所述 横杆横向设置于第一支撑杆与第二支撑杆的之间。

4.根据权利要求3所述的群吊葫芦装置，其特征在于，所述横杆横向固定连接于第一支 撑杆与第二支撑杆临近底部的位置处。

5.根据权利要求1所述的群吊葫芦装置，其特征在于，所述支架组件还包括垂直设置横 梁中间位置处的立柱。

6.一种如权利要求1所述的群吊葫芦装置的施工方法，其特征在于，施工步骤如下：

步骤一，预制横梁、各支架组件的钢结构构件；

步骤二，吊点确定及支架安装；

步骤三，牛腿拆卸：支架、钢梁安装完成后，将葫芦就位，通过钢丝绳将贝雷架、型钢平 台吊起，当贝雷架与牛腿分开后，拆除牛腿，确保平台下降时，下部无障碍物，为了不破坏贝 雷架，各个吊点下部采用H型钢受力；

步骤四，整体下降：牛腿拆除后，贝雷架、型钢平台通过群吊葫芦，悬吊在空中，为确保 各个吊点匀速下降，同时拉动各葫芦链条，且在葫芦吊钩上设置水平监测点，每下降一段距 离，进行调平；

步骤五，平台拆除：贝雷架、型钢平台下降至安全部位后，在平台上部设置钢轨道，轨道 搭设在格构柱上，利用滑轮吊钩将型钢吊起，通过轨道运输至物料吊装口，物料确保滑轮吊 钩自由运行，可在轨道一端安放卷扬机作为动力。

7.根据权利要求6所述的一种群吊葫芦装置的施工方法，其特征在于：所述步骤二中每 跨贝雷架的吊点设置为3个以上。

8.根据权利要求6所述的一种群吊葫芦装置的施工方法，其特征在于：所述步骤四中进 行调平的下降距离为100mm。

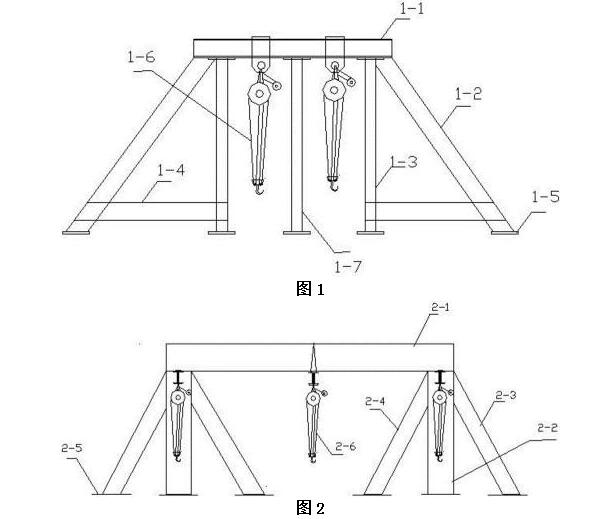

群吊葫芦装置施工图
