你知道浮顶油罐结构是什么样的吗？

编辑：北京凌鹰   浏览：3178   添加时间：2018-07-17 10:12:22

我们都在知道北京凌鹰有一款油罐专用的电动葫芦，但是我们对于油罐了解的较少，而今天我们针对浮顶油罐的结构做出详细的介绍：

浮顶（又名外浮顶）油罐主要有一个浮顶覆盖在油面上，并随着油面的升降而升降。由于浮盘与油面间几乎不存在气体空间，因此，可以大大地减少原油蒸发耗损，还可提高储油的安全性。由于该类罐易受尘埃、雨水积聚，故常用以储存原油。

输油管道的首末站由于储存量大，收法油作业频繁，为了减少油品蒸发损失，减低火灾危险，现广泛使用钢浮顶油罐。

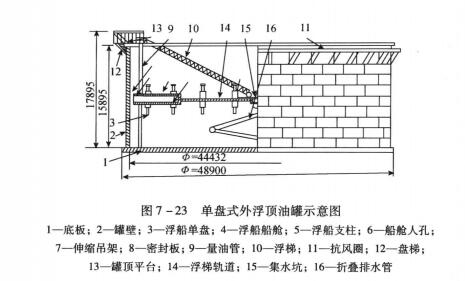

浮顶油罐浮顶的上方是完全敞口的。浮顶结构有单盘和双盘两种型式。容积10000~200000m³的油罐采用单盘式浮顶。单盘式浮顶的外圈是双层，浮盘中心部分则是单层钢板。双浮盘顶为上下两层的圆形浮舱。所以浮舱，不论是单盘或双盘，都要用径向隔板分成若干个互不连通的隔舱，以防个别隔舱渗漏造成浮顶下沉。图7-23为单盘式外浮顶油罐示意图。浮顶下面有许多支柱，当液面下降到距罐底一定高度时，支柱将浮盘支撑柱，不使浮盘落到罐底上，以利于对浮盘和罐底进行检修。一般支柱高度为1800mm。浮盘中心稍呈凹形，向中心坡度一般不小于15%。下雨时，浮顶上积聚的雨水便于汇集到浮顶中间，通过 浮顶下面的可随浮顶升降和伸缩的排水折管排至罐外。而底板的坡度则是为了使油面上的油气汇集于单盘边沿，以利从透气阀排出。另外，油罐顶部装有防风圈和加强圈，以增强罐壁强度，油罐上壁的顶端还有供操作人员走向灌顶的活动扶梯。浮顶升降时，扶梯能沿罐顶上的专设扶梯导致滑动。

为保证浮顶能随液面的升降上下移动，在浮顶与周围罐壁件应留有200-300mm间隙。在浮顶间隙处，浮顶外缘装有密封装置以防原油蒸气从这个间隙中逸出。油罐容积较大时，为了节省钢材，在保证有足够福利的条件下，浮顶一般为单层浮顶，其周边上也做成双层浮舱，除中间部分为单层钢板处，其余设施与双层浮顶相同。
