油罐焊接中组装、焊接罐底板的方法

编辑：北京凌鹰   浏览：2031   添加时间：2019-11-16 08:41:41

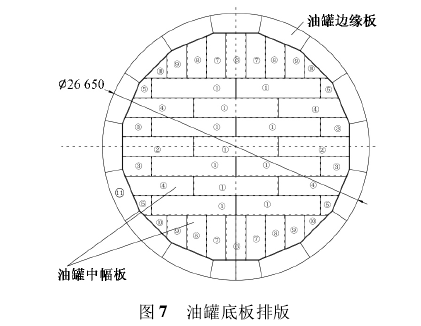

焊罐电动葫芦用于大型油罐的焊接工作，焊接工作开始前需要组装焊接罐壁板。要依据罐底排版图，对罐底边缘板及中福板进行划分并加工料板，按顺序编号好。在基础上划出各底板的位置线，罐底铺设前应对罐壁板进行喷砂和刷涂沥青漆，然后进行罐底铺设。先把边缘板按设计图铺设，中腹板从中心向四周逐张进行铺设，如下图所示。







罐底铺设完毕，先通过点焊对边缘板进行固定，再开始手工电弧焊，焊接严格按焊接工艺的规定进行。首先焊接边缘板，边缘板的焊接应先从外侧往里焊接300mm。边缘板剩余焊缝以及中幅板与边缘板连接的焊缝，应在罐壁施工完毕，罐底与罐壁大角缝施焊结束后，再进行焊接。焊接时应先焊边缘板对接缝，然后焊收缩缝，收缩缝的焊接应先焊边缘板对接缝，然后焊收缩缝，收缩缝的焊接应由数对焊工均布，沿同一方向分段跳焊或退焊，以减少应力集中。底板安装好后，由于油罐筒体安装时采用倒装法，考虑到人员方便进出油罐且通风性好，采用26个管墩子和26个钢板支架均布于油罐底板圆周作为水平支座，与底板点焊接好。墩子上有定位挡板，结合钢板支座U形叉口，以便定位油罐壁板内径及壁板组对。
