详解环链电动葫芦的起升机构、运行机构、电气装置

编辑:北京凌鹰   浏览:3393   添加时间:2018-05-29 10:11:13

环链电动葫芦的主要结构组成包含了起升机构、运行机构、电气装置三大部分,下面我们针对这三大部分作出详细的介绍:

1、起升机构   葫芦的起升机构由起升电动机、减速机构、链条提升机构、上下吊钩装置和集链箱组成。

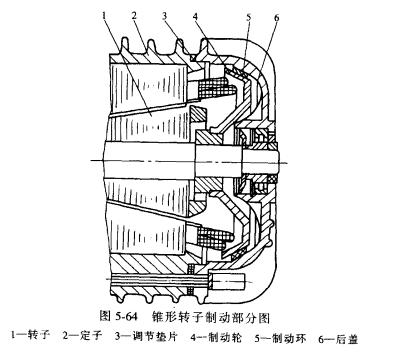

起升电动机采用电动机与制动器组成一体的罪行转载制动电动机,体积小,制动可靠。当电动机接电时,磁拉力客服弹簧压力使用罪行转子产生轴向窜动,使装设在电动机尾部的制动器脱开,电动机运转,通过减速机构和链条提升机构来提升货物。断电后,在弹簧力的作用下,转子返回,通过制动轮与后盖锥形制动环刹紧而制动。制动力矩可以用调整垫片进行调节,操作容易,安全可靠(见图5-64)。为了提高使用性能,满足多方面的使用要求,在葫芦主机上可以配用单速的锥形转子制动电动机(NHH型)和具有2/8极两个独立绕组的双速锥形转子制动电动机(NHHM型)

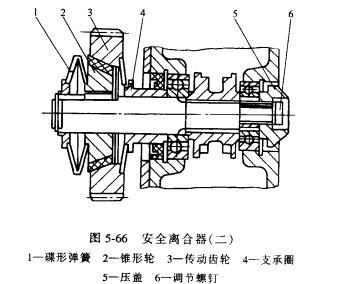

减速机构采用三级或二级外啮合圆柱齿轮传动,齿轮和齿轮轴均由高强度合金钢制成,并经热处理,强度高。耐磨性好,齿轮安装在密闭的减速器内,润滑良好。在减速机构的第二级传动齿轮上装有安全离合器,它由传动齿轮、摩擦片、摩擦盘、蝶形弹簧、制成座和调节螺母组成(见图5-65),或由镶有罪行摩擦圈的锥形轮、车有锥形内孔的传动齿轮、蝶形弹簧、支撑圈、压盖和调整螺钉组成(见图5-66),调节调整螺母(或螺钉)可调整蝶形弹簧对策欢动齿轮摩擦面上的压力,在允许的载荷状况下正常运转。当超载或出现卡链等现象时候,摩擦面打滑,对葫芦起一定的保护作用,在吊钩装置提升至高位置和低位置,还能起到限位作用。

链条提升机构由起重链轮、链条和倒链装置组成。链条是用合金钢支撑,并经特殊处理



热处理,高强度,使用寿命长。通过倒链装置,链条和链轮的啮合可靠,运转平稳,被提升的链条可顺利地贮存在集链箱内,这对要求防止污染和进行细微调整的场所是非常合适的。

本环链电动葫芦的机体和电动机、几座后盖和吊钩壳等用高强度的铝合金制成,结构可靠,重量轻,散热性好。

1、运行机构   本环链电动葫芦有四种安装方式,可满足各种场所的使用要求。除固定悬挂安装外,还可配手推小车式、手拉链轮小车式和电动运行式小车,可在固定的架空轨道上运行。手推小车机构简单,使用简单,尤为灵活,使用极为普遍。手拉链轮式小车具有停点准确的有点,在机件安全、砂箱合箱和热处理车间使用效果良好。电动运行小车的驱动电动机亦为锥形转子制动电动机,运行平稳、停车时滑动距离小,使用效率高。

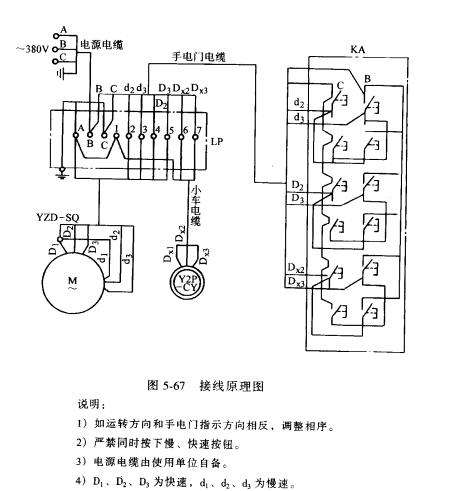

2、电气装置   由于店门直接控制电动机的正反转、常速和慢速。手电门外壳采用密封结构,电气绝缘性能良好。手电门共有6个按钮;向下有慢速、常速两个;向上有慢速、常速两个;另外为控制电动小车运行时用。接线原理图如图5-67所示。
