单链条低速环链电动葫芦参数及材料特性

编辑:北京凌鹰   浏览:478   添加时间:2023-07-21 09:02:45



单链条低速环链电动葫芦因其结构紧凑、安装拆卸方便、可正反循环提升等特点,近年来越来越受到欢迎。然而,由于单链条葫芦只有1根链条承载重物,使得整个传动系统的受载较大。一些生产单位要么技术实力欠缺,要么本着节约成本的原则直接采用多链葫芦的零部件,或尺寸稍微加大,造成单链条葫芦在试验过程中齿轮轴断裂和齿轮断齿的情况,给安全使用带来了极大隐患。

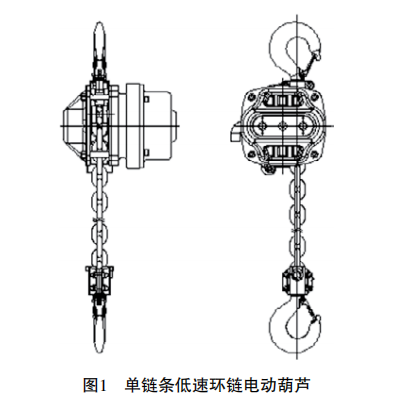

额定起重量Q=7.5t,试验载荷1.25Q,起升速度V=120mm/min,起升高度H=6m;链条直径13mm,节距p=30mm,每米链条重量增加3.9kg;电机YHHP500-6三相盘式电机,功率P=500W,转速n=910r/min,制动力矩7.6N,行星速比48.6;片齿轮第一级传动比33/5=6.6,第二级传动比27/5=5.4;片齿轮齿数33,花键孔齿轮齿数27,五齿长轴及五齿短轴上齿数均为5。单链条低速环链电动葫芦的整体结构如图1所示。
片齿轮轴和花键孔齿轮均采用渗碳钢20CrMnTi,齿面硬度HRC58-64,抗拉强度1100MPa,屈服点850MPa,弯曲疲劳极限525MPa,扭转疲劳极限300MPa,许用静应力440MPa,许用疲劳应力291~350MPa。片齿轮轴直径:未改进前14mm,改进后18mm。
