详解爬架爬模装置的三部分组成

编辑：北京凌鹰   浏览：7587   添加时间：2019-05-28 09:02:37

有爬架爬升模板由模板、爬架和爬升设备三部分组成，如图6.2.1所示。

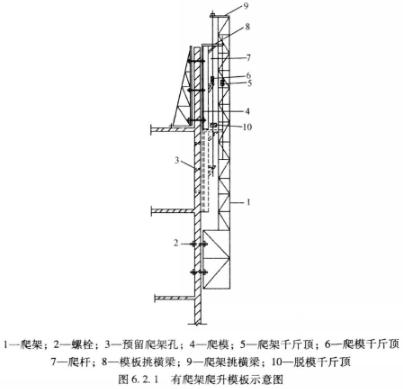

爬模爬升示意图

（1）模板

爬模的模板与大模板相似，构造亦相同，其高度一般为高层加100-300mm，增加部分为模板与下层已浇筑墙体的搭接高度，用做模板下端定位和固定。为了减少模板之间的拼接和提高墙面的平真度，应使模板的宽度尽量大。

在模板外侧必须设悬挂脚手架，供模板装拆、墙面清理及嵌填穿墙螺栓洞等工作之用。悬挂脚手架的角钢焊在模板竖向大肋上，其宽度为600-900mm，高度为4-5步高，每步高1800mm，起重有2-3步悬挂在模板之下，每步均铺满脚手扳，外侧设栏杆和挂安全网。

（2）爬架

爬架的作用是悬挂模板和爬升模板。爬架由支撑架、附墙架，挑横梁、爬升爬架的千斤顶架（后吊环）等组成。支撑架由4根角钢组称，一般做成2个标准节，使用时再拼接，支撑架的尺寸除了满足强度、刚度、稳定性等条件外，还要满足操作人员的工作面要求，保证操作人员在支撑架内上下活动时安全自如，一般不小于650mmx650mm。

附墙架由附墙螺栓与墙体相连，作为爬架的支撑体。螺栓的位置应尽量与模板的穿墙螺栓孔相符，以减少墙上的留孔数目，附墙架的位置若在窗洞口处，也可以李彤窗台作为支撑。

爬架顶端一般要超出上一层楼层0.8-1.0m，而下端附墙架应在拆模层的下一层，因此，爬架的总高度为3-3.5个楼层高度。爬架的支撑架与墙面的距离一般应保持0.4-0.5m，以便模板的装拆。挑横梁、千斤顶架的位置，要与模板上相应装置处于同一竖线上，以便千斤顶爬杆或环链呈竖直，使模板或爬架能竖直爬升，提高安装精度。

（3）爬升装置

爬升装置有环链手拉葫芦。单作用液压千斤顶，双作用液压千斤顶和专用爬模千斤顶等。环链手动葫芦是目前应用最广泛的一种爬升设备，利用人力拉动环链使起重钩上升，每个爬架出设两个环链手动葫芦。专用爬模千斤顶是一种长冲程千斤顶。活塞端连接模板，缸体端连接附墙架，不用爬杆和支撑架，进油时活塞将模板举高一个楼层高度，待墙体混凝土达到一定强度，模板作支撑，拆去附墙架的螺栓，千斤顶回油，活塞回程将缸体同附墙架爬升一个楼层高度。这种千斤顶的效率高、省去了支撑架、操作简便、但成本较高。

文中介绍的起重葫芦采用的事手拉葫芦，其实现在很多爬架公司均采用的是环链电动提升机，不但节省了人力，同时也也提高了工作效率。
