爬架电动葫芦在整体爬架工艺上起到的重要作用

编辑:北京凌鹰   浏览:1600   添加时间:2019-01-19 09:23:25

整体爬架工艺原理就是利用挂在于结构相连的构件上的爬架电动葫芦将外架整体逐层提升,整个外架好似高层建筑的整圈活动吊篮。脚手架搭设4层半高,架体最下一步为整个架体的承力桁架,成立桁承受上部架体传下的全部荷载,并将受力传给底部的承力托。当爬架处于固定状态时,承力托通过斜拉杆与穿墙螺杆把受力传给建筑结构;当爬架处于提升状态时,承力托通过电动葫芦、承力钢梁、提升拉杆与穿墙螺杆把受力传给建筑结构。电动葫芦悬挂在提升钢梁上,而提升钢梁则用提升拉杆和穿墙连接螺栓固定在建筑物上,电动葫芦整体提升承力托,带动爬架上升,导向轮和导向杆起这防止外架倾斜和起着垂直升降导向作用。承力拉杆中间设置有调节螺杆,调整承力拉杆长度。承力拉杆和提升拉杆采用 A3圆钢,直径分别为φ25-φ32.穿墙螺栓M25用45号钢,承力架采用14号工字钢。

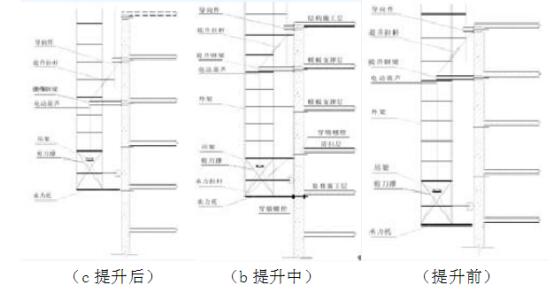

如图1(a)所示,在各项准备工作全部就绪,检查合格的前提下,启动群吊电动葫芦,让葫芦链条处于受力状态;松动并脱开下部承力拉杆、成立托和临时固定件,使爬架仅由上升导向杆、下部导向轮及提升葫芦与建筑物相连接。电控距操作人员按“上升”按钮,全部电动葫芦同时启动,牵动整体外架以100mm/min的速度在导向杆的约束下提升(如图1(b))。提升到位后,立即将承力拉杆、承力托和临时固定件与建筑物埋件或穿墙螺栓作可靠固定,同时用钢管扣件将外架与建筑物内支撑拉接稳固。用手动葫芦挂于外架顶部与提升系统相对应的加强部位,手动提升悬挂的提升钢梁、提升拉杆、电动葫芦、导向杆等上移一层相应固定,等待下一次提升。(如图1(c))。

爬架下降,除按动电控柜操作台“下降”按钮外,其他准备工作、实施步骤及操作要求与上升相同。

爬架操作结构图
