了解爬架电动葫芦须知爬架构造

编辑:北京凌鹰   浏览:1986   添加时间:2017-08-23 08:50:56

了解爬架电动葫芦必须要知道爬架的构造是怎么样的?下面我们通过图文的形式来做详细的介绍:

1.大模板:采用涂塑钢框大模板。大模板设计宽度一般为3.0~9.0m,设计高度为3.0m(根据层高变化加设定型模)。背楞竖围檩40mm X 60mm方钢,横围檩2[12槽钢,间距根据计算而定。

2.构架系统:由附墙支承段、爬升架片、附墙支承框及加劲连接斜撑组成,其中附墙支承框有附着于剪力墙和附着于框架梁上二种形式,一般由二片片状架组成一爬架,形成机位,构架与48扣件式脚手管组合形成整体的多层空间桁架。

3.固定系统:通过45号调质钢螺栓与预埋在混凝土中的H型锥形螺母,使附墙支承框与墙固定。

4.动力系统:主要采用电动链式葫芦,也可采用手动倒链葫芦。

5.承力挑架系统:配置有抗倾导向机构、防坠装置及相应配件等。防坠装置主要为钳式防坠器。

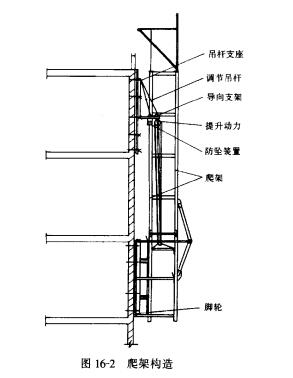

爬架构造图
